C позволения duc'a выкладываю данный подробный фотоотчет.
Порядок действий при промывке форсунок:
1. Открываем бензобак.
2. Открываем капот.
3. Снимаем корпус воздушного фильтра и сам фильтр.
4. Затем, если стоять лицом к авто, то слева на нижней части корпуса воздушного фильтра откручиваем болтик на 4 мм под ключ на 8.
5. Снимаем патрубок с корпуса нижней части воздушного фильтра и саму нижнюю часть убираем в сторону, чтоб не мешала.
6. На демпфере откручиваем два болтика на 6 мм, под ключ на 10.
7. В нижней части демпфера откручиваем 2 гаечки под ключ на 10.
8. Аккуратно отгибаем пластинки сверху демпфера (те которые откручивали в п. 6).
9. Аккуратно отталкиваем демпфер в сторону, где был воздушный фильтр и потихоньку снимаем форсунки, предварительно откинув клеммы.
Примечание: если моешь в первый раз то снимать придётся и демпфер и клапан ХХ. т.к. у меня они чистые снимать не стал.
10. Из форсунки снимаем фильтр тонкой очистки, моем его, снимаем с форсунки верхнее уплотнительное кольцо, аккуратно бывает что можно порвать, снимаем с форсунки все оставшиеся резинки.
11. Моем форсунки.
12. Собираем в обратном порядке! Аккуратно, не повредив уплотнительные кольца, обтягиваем демпфер.
Моем если при помощи аналогичного приспособления то давление создавать только в шланге, т.е. слегка с секунду набираем давление в шланге закреплённом на форсунке, затем кратковременными нажатиями на кнопку не более 1 сек. стравливаем давление из шланга и так пока из форсунки не будет обильного распыления (по началу с форсунки будет просто капать если сильно загрязнено).
Резинки, установленные на форсунке, не перепутать с резинками стоявшими на других форсунках.
Затем прогрев двигатель до рабочей температуры (90 градусов). Брызгаем, одновременно газуя и не давая машине заглохнуть, абро в дроссельную заслонку, двух трех минут с перегазовками будет за глаза.
Затем собираем воздушный фильтр. Ну или по желанию снимаем дроссельную заслонку и чистим её, крепится на 4-х болтах на 10 мм, под ключ на 14. Описывать процесс промывки заслонки желание нету (буков много).

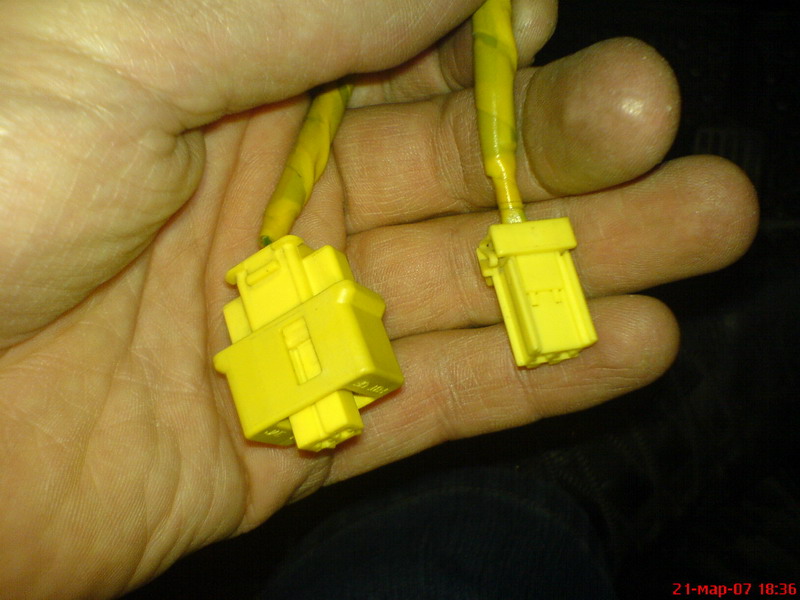

Фотографии процесса:
Автор: duc.
